OOAD(Object Oriented Analysis and Design)이란?

OOAD란 소프트웨어를 개발하는 하나의 방법론으로 모든 소프트웨어 시스템의 주요 기본요소를 사물을 가리키는 객체와 그 객체들을 하나의 집합으로 묶은 클래스로 구성하는 객체지향적인 분석과 설계 방법을 말한다.

객체지향적이라는 말은 실재 상황들을 보다 편리하고 빠르게 이용할 수 있게 하는 프로그램을 현실생활에 기초해서 설계한다는 개념이다.

☞ 객체지향은 아래의 링크에서 공부하기

'개발/객체지향' 카테고리의 글 목록 :: 개발 메모장 (tistory.com)

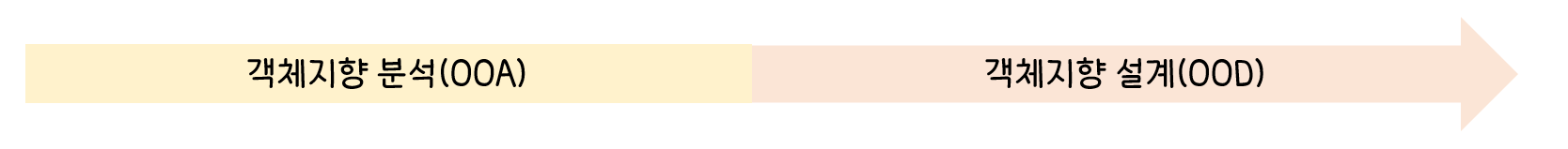

OOAD 과정

보통 객체지향 분석의 결과물은 객체지향 설계에서 사용된다.

그러나 분석과 설계는 병행될 수 있다는 점을 참고하자.

객체지향 분석 (Object Oriented Analysis)

- 문제를 정의하고 이 정의로부터 개념 모델(객체에 대한 추상적 정의)을 사용하여 객체, 관계 및 동작을 식별한다.

사물이나 컨셉을 설명하거나 찾아내는 것.

즉, 요구사항을 찾아내고, 그 속의 객체들의 목록을 찾아내는 것

OOA 단계

1. 요구사항 도출

 - 소프트웨어가 수행해야 하는 작업과 해결하려는 문제를 정의

2. 요구사항 지정

 - 일반적으로 사용사례 및 시나리오 또는 사용자 스토리를 사용하여 요구사항 설명

3. 개념 모델(Conceptual model)

 - 중요한 객체를 식별하고 다듬고 관계와 동작을 정의하여 간단한 도표로 표현

개념 모델의 종류

1. 객체 모형 (Object Model)

 - 객체들과 그 특성을 식별하여 객체들의 정적 구조(static structure)와 그들과의 관계(Interface)를 보여주는 객체 다이어그램(Object Diagram)을 작성한다.

2. 동적 모형 (Dynamic Model)

 - 시간 흐름에 따른 시스템의 변화를 보여주는 상태 다이어그램(State Diagram)을 작성한다. 실시간(real-time) 시스템에서는 반드시 필요하다.

3. 기능 모형 (Function Model)

 - 시스템 내에서 데이터 값이 변하는 과정을 보여주는 것으로 잘 알려진 자료 흐름도(DFD)가 사용된다.

객체지향 설계 (Object Oriented Design)

- 설계 단계에서는 객체와 그들의 속성(attribute), 동작(behavior), 상호작용(interaction)을 설명한다.

즉, OOA를 통해 찾아진 객체들 간의 관계를 설정하는 것.

설계 단계에서는...

올바른 요구에 맞는 다양한 다이어그램을 선택하는 것이 중요하다.

1. 클래스 다이어그램를 사용하여 클래스와 클래스의 관계를 설명
- 필요한 클래스를 시각적으로 나타낸다. 이 단계에서 유전성(Inheritance)이나 다형성(Polymorphism)과 같은 객체 지향적인 원칙에 대해서 구체적으로 알게 된다.

2. 시퀀스 다이어그램를 사용하여 개체 간의 상호작용을 설명

3. 그 외에도 객체간의 상호작용, 시스템의 구조, 시스템의 동작, 어떻게 이벤트에 반응하는지에 대해 표현할 수 있는 다이어그램이 많다.

그리고 소프트웨어 설계 원칙 및 설계 패턴을 적용하여 설계한다.

객체지향 설계의 종류

1. 시스템 설계(System Design)

 - 시스템의 구조를 서브시스템으로 분해한다. 이 과정중에서 성능 최적 방안, 문제 해결 전략, 자원 분배 등이 확정된다.

2. 객체 설계(Object Design)

 - 구현에 필요한 상세한 내역을 설계 모형으로 제작하고 상세화된다. 구체적인 자료구조와 알고리즘 들이 정의된다.

OOAD에서 필요한 각 다이어그램들은 UML 파트에서 자세히 다루도록 한다.

참고 사이트

OOA/D (Object-Oriented Analysis & Design) 개요 (tistory.com)

객체지향 개발단계 3가지. (OOA, OOD, OOP) : 네이버 블로그 (naver.com)

Object-Oriented Analysis And Design — Introduction (Part 1) | by Omar Elgabry | OmarElgabry's Blog | Medium

객체지향 프로그래밍이란?

- 객체 지향 프로그래밍은 컴퓨터 프로그래밍 패러다임 중 하나로, 프로그래밍에서 필요한 데이터를 추상화시켜 상태와 행위를 가진 객체를 만들고 그 객체들 간의 유기적인 상호작용을 통해 로직을 구성하는 프로그래밍 방법이다.

- Object Oriented를 "객체 지향" 보다는 "객체 위주(주되는 것으로 삼는 것)"로 이해하는 것이 편함.

Object Oriented Analysis : 객체 갖고 분석하다

Object Oriented Design : 객체 갖고 설계하다

Object Oriented Programming : 객체 갖고 프로그램하기

즉, Object Oriented는 객체 가지고 뭔가를 하는 것.

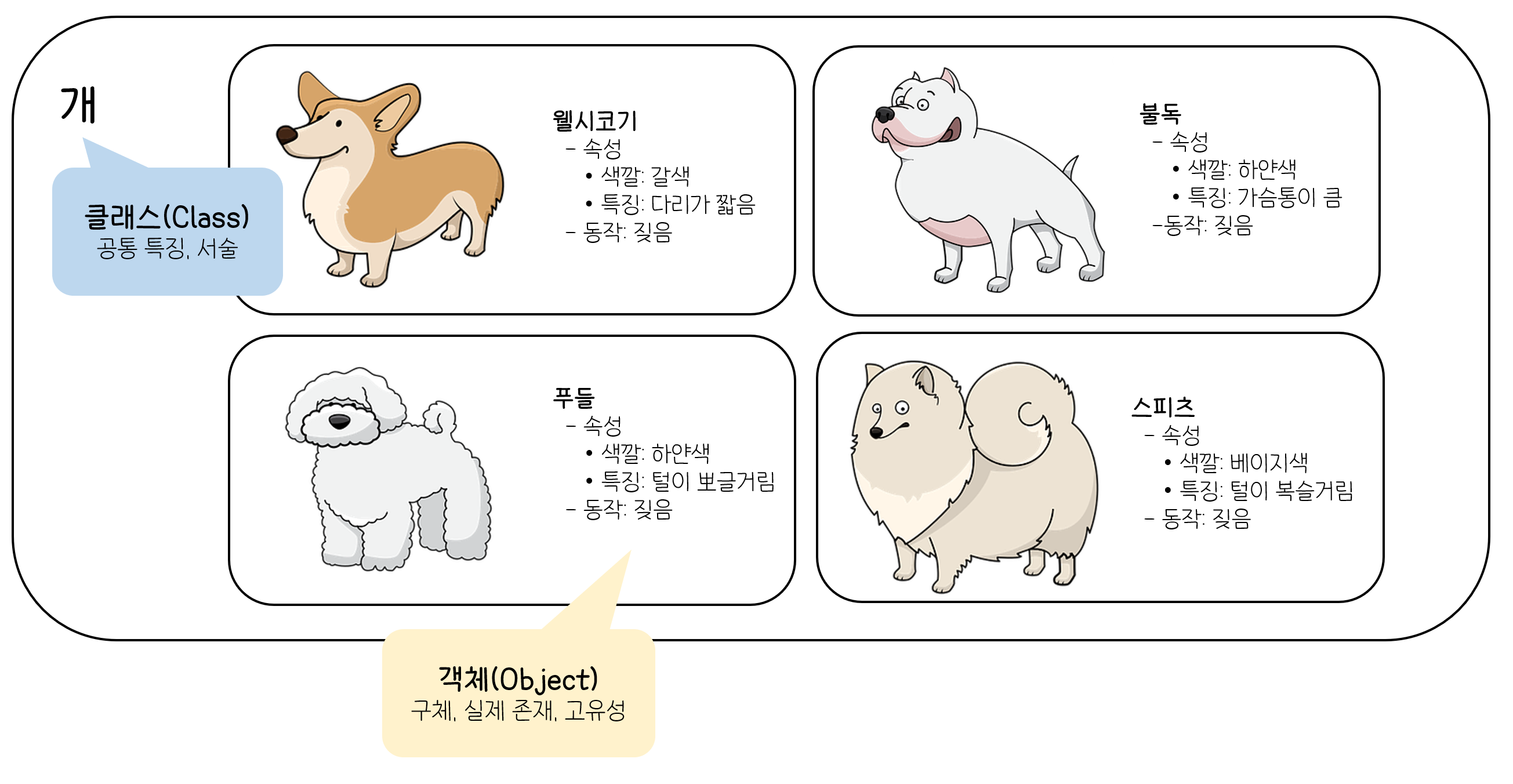

Object와 Class

Object

- 각 Object(이하 객체)는 고유한 속성(Attribute)와 동작(Behavior)이 있다. 개체는 서로 분리되어 있으며 자신의 존재, 다른 대상과 독립적인 자신의 정체성을 가지고 있다.

- 속성(Attribute)이란 각 개체가 갖는 특징을 말하며 동작(Behavior)은 각 개체가 갖는 행동들을 의미한다.

Class

- 클래스는 같은 종류의 집단에 속하는 동작(Behavior)과 속성(Attribute)을 정의한 것으로 객체지향 프로그램의 기본적인 사용자 정의 데이터형이라고 할 수 있다.

- 클래스는 표현해야하는 대상들의 공통적인 특징을 서술한 것이다.

클래스는 객체의 동작과 속성을 식별할 수 있는 곳이다. 따라서 객체의 속성과 동작은 클래스 내부에 정의된다.

Object = Instance (실체)

Class = Abstract (추상)

★다양한 용어들, 그러나 같은 뜻!

- 속성(Attribute) = Data = Member Variable = State = Field
- 동작(Behavior) = Operation = Member Function = Method
- 클래스(Class) = 개념 (Concept) = 타입(Type)
- 객체(Object) = 실체(Instance) = 변수(Variable)

객체지향언어의 특징

1. 캡슐화(Encapsulation)

데이터와 코드의 형태를 외부로부터 알 수 없게 하고 데이터의 구조와 역할, 기능을 하나의 캡슐 형태로 만드는 방법이다.

캡슐화의 가장 큰 장점은 정보 은닉(Information Hiding)에 있다.

외부에서 객체에 접근하는데 있어서 정보를 숨기고 객체의 연산을 통해서만 접근이 가능하게 한다는 것이다.

정보 은닉의 장점

  1. 외부에서 특정 객체의 데이터 및 함수에 직접 접근하는 것을 막음으로써 변경하지 못하게 함.

  2. 유지보수나 확장 시 오류의 범위를 최소화

  3. 객체 내 정보손상, 오용 방지

  4. 독립성 : 조작법이 바뀌어도 사용방법 자체는 바뀌지 않고 데이터가 변경되어도 다른 객체에 영향을 주지 않음.

  5. 이식성 : 처리된 결과를 바로 사용

  6. 객체의 모듈화 : 새로운 시스템 구성에 하나의 모듈처럼 사용 가능

2. 상속(Inheritance)

상위 클래스의 모든 것을 하위 클래스가 모두 이어 받는 것이다.

즉, 부모가 자식에게 유전자를 물려주듯이 부모의 특징을 자식에게 모두 물려준다.

하위 클래스는 상위 클래스의 모든 속성과 연산을 재정의 하지 않아도 속성으로 사용할 수 있고, 거기에 추가로 새로운 속성과 연산을 추가하여 사용할 수 있다. -> 재사용성 증가

3. 다형성(Phlymorphism)

상속과 연관이 있는 개념으로 한 객체가 다른 여러형태의 객체로 재구성 되는 것을 말한다.

쉽게 말하면 한 부모의 밑에서 태어난 자식이 똑같지는 않은것과 같다고 볼 수 있다.

자바의 오버로드(Overload) 또는 오버라이드(Override)이 다형성의 대표적인 예라고 할 수 있고, 이 것을 구현하는 것을 오버로딩(Overloading)과 오버라이딩(Overriding)이라고 한다.

간단히 말해 같은 명령을 각기 다른 오브젝트에 줄 수 있다는 뜻이다.

4. 추상화(Abstraction)

객체의 공통적인 속성과 기능을 추출하여 정의하는 것을 말한다.

다시 말하면 실제로 존재하는 객체들을 프로그램으로 만들기 위한 공통적인 특성을 파악해서 필요없는 특성을 제거하는 과정을 가리킨다. -> 모델화

추상화는 최소의 비용으로 실제 상황에 대처할 수 있고, 시스템의 구조 및 구성을 가시적으로 볼 수 있다.

객체지향언어의 장점과 단점

장점

1. 재사용성

 - 상속을 통해 프로그래밍 시 코드의 재사용을 높일 수 있다.

2. 자연스런 모델링

 - 우리 일상생활의 모습의 구조가 객체에 자연스럽게 녹아들어 있기 때문에 생각하고 있는 것을 그대로 자연스럽게 구현할 수 있다.

3. 생산성 향상

 - 잘 설계된 클래스를 만들어서 독립적인 객체를 사용함으로써 개발의 생산성을 향상시킬 수 있다.

4. 점진적 개발

5. 견고한 의미적 모델링

6. 명확한 인터페이스 기술

7. 보안

8. 유지보수의 용이성

 - 프로그램 수정 시 추가, 수정을 하더라도 캡슐화를 통해 주변 영향이 적기때문에 유지보수가 쉬워서 매우 경제적이라 할 수 있다.

단점

1. 개발속도가 느림

 - 객체가 처리하려는 것에 대한 정확한 이해가 필요하기 때문에 설계단계에서부터 많은 시간이 소요된다.

2. 실행속도가 느림
 - 객체지향언어는 대체적으로 실행속도가 느리다.

3. 코딩난이도 상승
